EG8030三相工频逆变器（本科的综合课程设计的自拟题目）
工程文件下载：
说明：
基于EG8030的220V工频三相逆变器，相电压220V，线电压380V
输出电压 3s 软起动，具有输入过压、输入欠压，过温、过流保护。
可以用户自定义输出频率和电压，可外接显示屏显示电压电流频率等信息

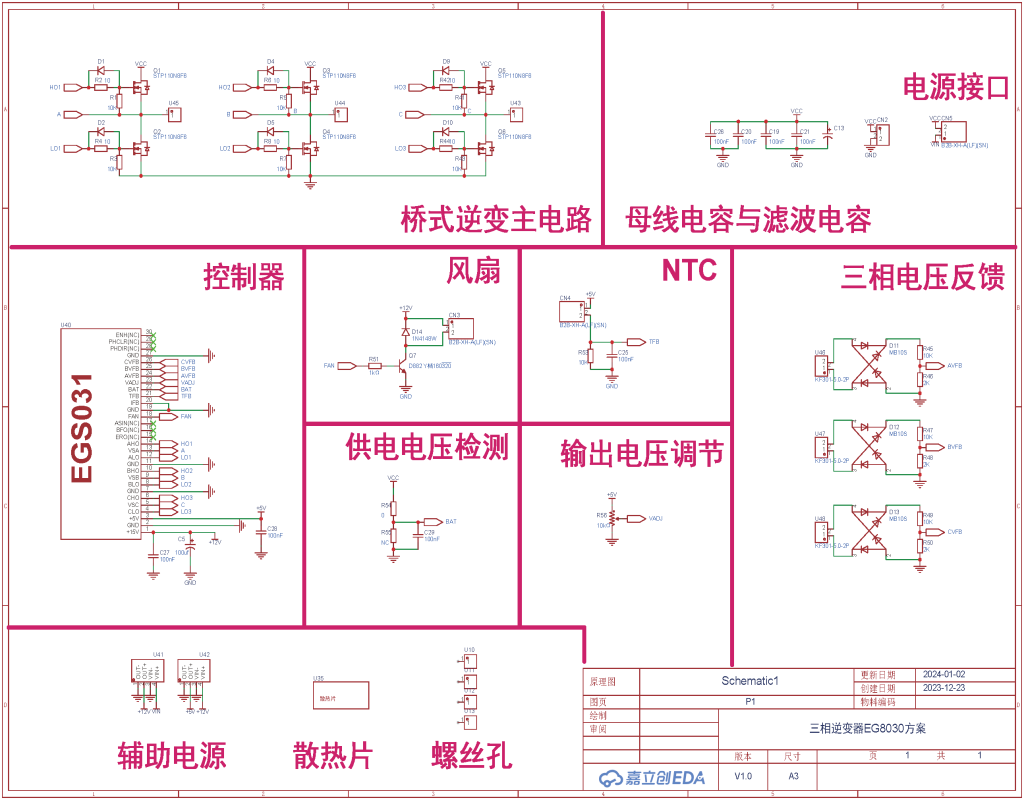

原理图：

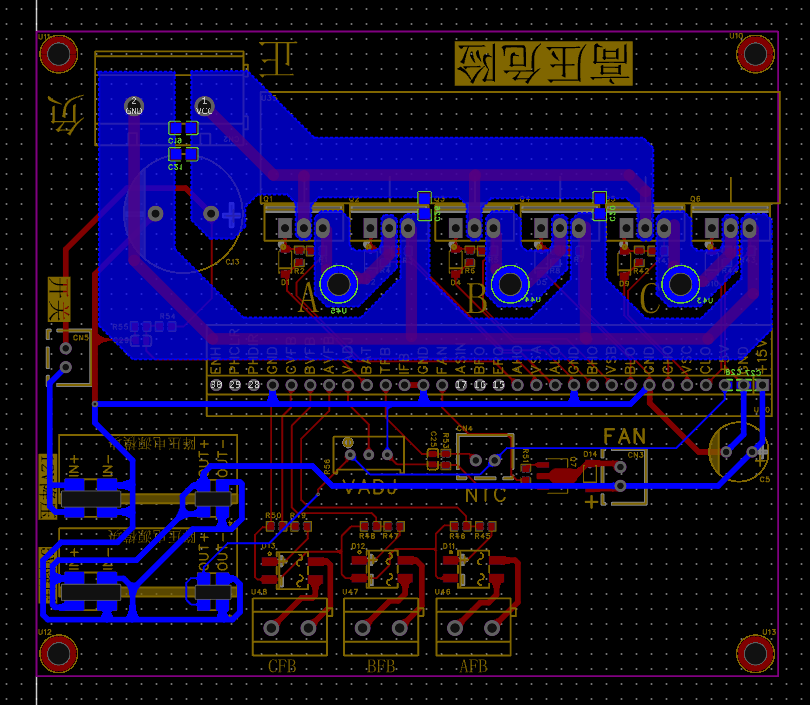

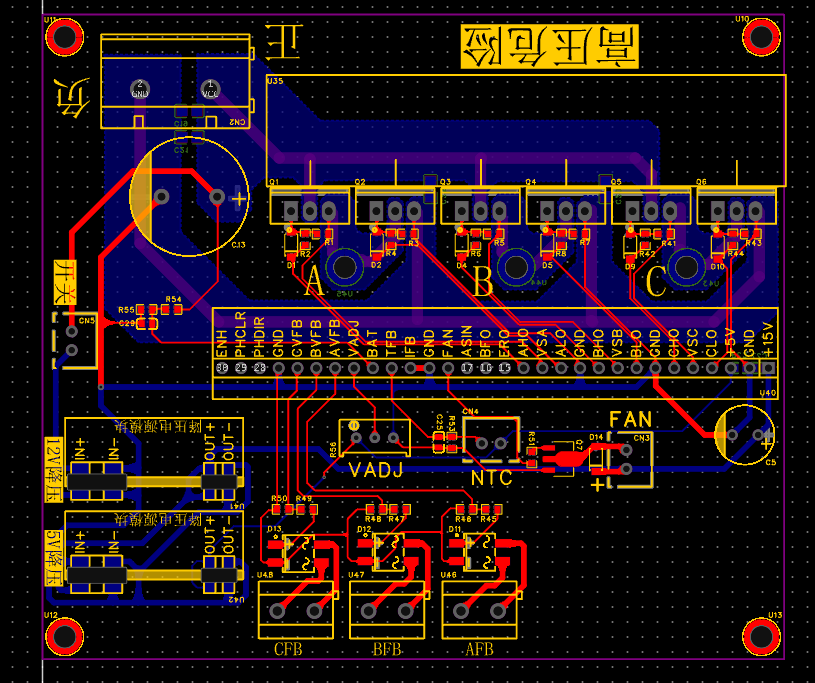

PCB图

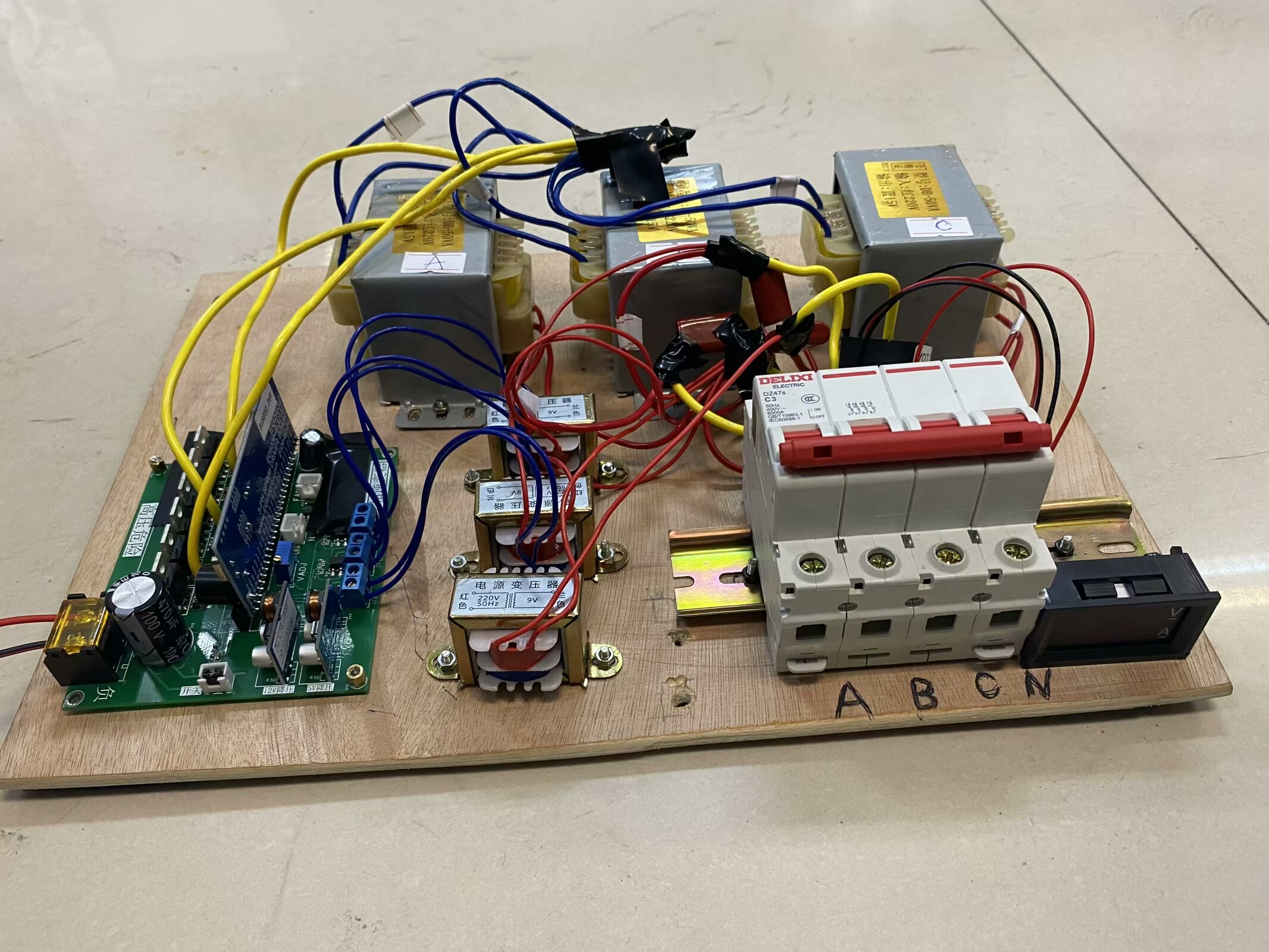

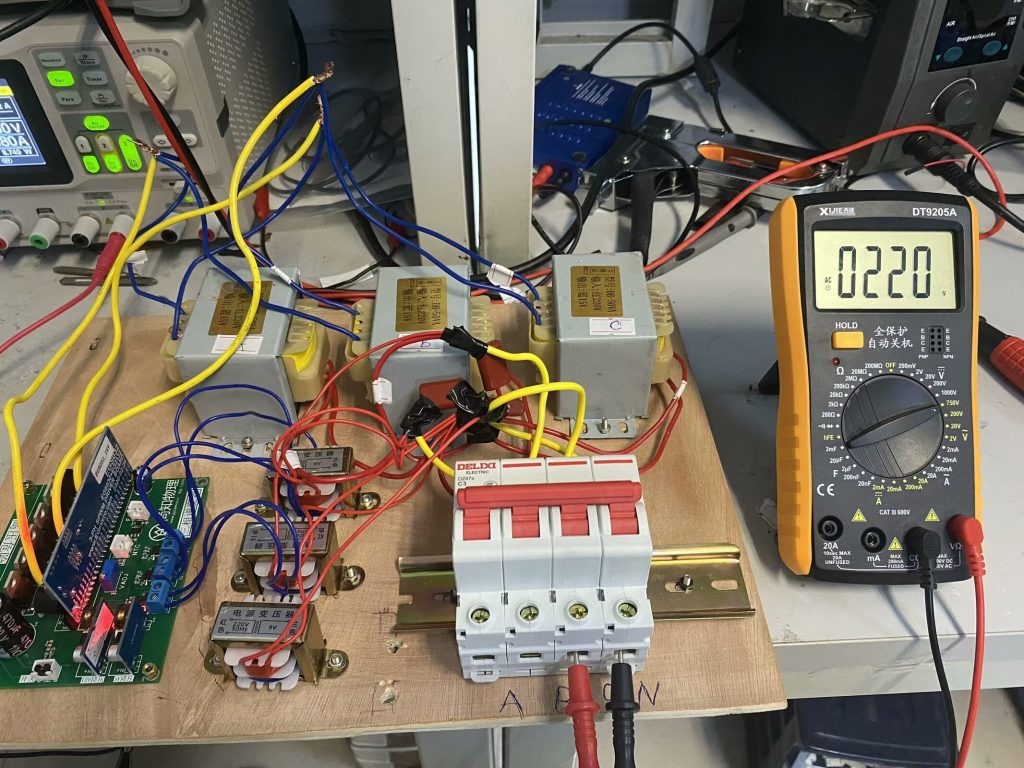

其他图片：

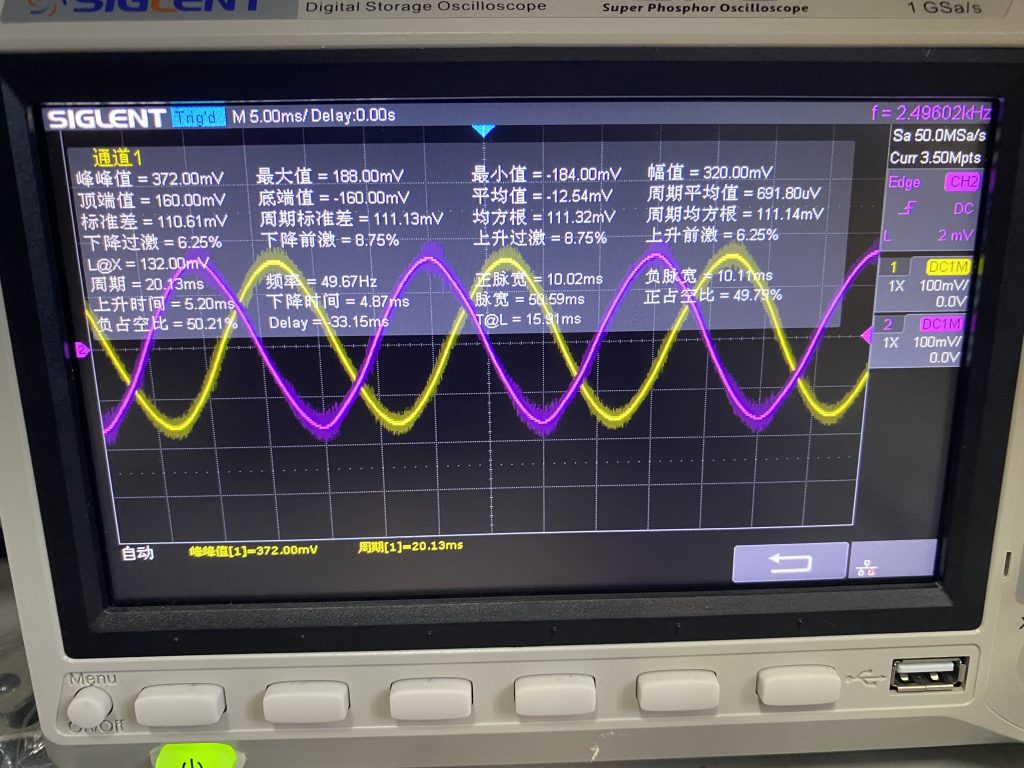

测波形的时候为了安全起见，再输出端接了一个几K欧的分压电阻，再由示波器表笔的10X挡位测量
演示视频：
EG8030三相工频逆变器
